Sustav za ispitivanje odsjaja

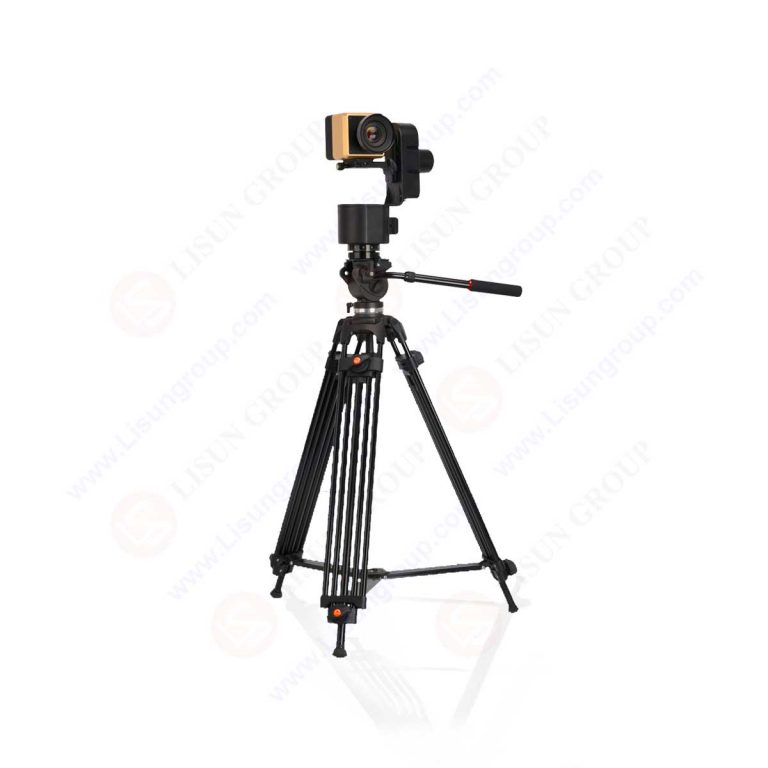

Korištenje električnih romobila ističe GTS-LS Sustav za ispitivanje blještavila koristi objektiv F24-70 mm i objektiv riblje oko za mjerenje odsjaja na otvorenom i neugodnog odsjaja u zatvorenom prostoru. Softver automatski identificira pozadinsko područje i područje promatranja unutar vidnog polja ljudskog oka i izračunava doprinos svakog izvora svjetla blještanju. Sustav dovršava snimanje, analizu i generiranje izvješća u roku od najmanje 2 sekunde, omogućujući brzu i automatiziranu analizu i procjenu scenarija rasvjete.

Konvencionalno testiranje odsjaja koristi mjerač osvjetljenja slike, čiji senzor pokriva samo jednu šesnaestinu onoga od GTS-LS i može uhvatiti samo vidno polje od 41°*32° u jednom snimanju. Kako bi se ispunio zahtjev UGR (Unified Glare Rating) kuta gledanja od 144°*124.5°, ova vrsta metode testiranja koristi proces sličan funkciji panoramske fotografije na pametnim telefonima, gdje se mjerač svjetline okreće da pokrije vidno polje od 180° . Scena testiranja podijeljena je u više dijelova za ponovljena mjerenja, nakon čega slijedi spajanje slike. Međutim, spajanje slike neizbježno iskrivljuje i mijenja oblik i svjetlinu rasvjetnih tijela, nepovratno utječući na točnost rezultata mjerenja. Osim toga, ova metoda rezultira produljenim vremenom testiranja.

Specifikacija:

Bilješka: LISUN model GTS-LM je namjenska verzija za unutarnje UGR, LISUN model GTS-LS je potpuno funkcionalna verzija za unutarnje UGR i vanjske TI\GR\DGI.

Transformacija regije
Mjerenje odsjaja na cesti zahtijeva procjenu uzdužne jednolikosti, ukupne jednolikosti i prosječnog osvjetljenja površine ceste. Prema normi IEC 60050-841: 2014 (GB 5700), mjerne točke na površini ceste moraju biti ravnomjerno raspoređene. Kada koristite mjerač svjetline odsjaja za snimanje ceste, površina ceste se pojavljuje kao trapezoidno područje na slici osvjetljenja. Kako bi se to riješilo, softver nudi algoritam transformacije četverokuta u pravokutnik za analizu jednolikosti osvjetljenja.

Transformacija regije

Automatska identifikacija i klasifikacija izvora svjetlosti
Procjena odsjaja zahtijeva informacije o prostornom položaju, prostornom kutu, prosječnoj osvijetljenosti i osvjetljenosti svakog izvora svjetlosti. Stoga, mjerač osvjetljenja odsjaja ima algoritam identifikacije izvora svjetla temeljen na pragu osvjetljenja, koji može otkriti, označiti i klasificirati svaki izvor svjetla. Na temelju standarda za izračun odsjaja, algoritam određuje treba li svaki izvor svjetlosti biti uključen u rezultate mjerenja odsjaja.

Automatska identifikacija i klasifikacija izvora svjetlosti

Korekcija izvora treperenja svjetla
U Kini je frekvencija napajanja za električne izvore svjetlosti 50-60 Hz, što rezultira periodom treperenja od približno 10 Hz. Za mjerenja odsjaja, vrijeme ekspozicije za mjerenje osvjetljenja obično je postavljeno na 1/1000 s, što je puno kraće od razdoblja treperenja izvora svjetlosti. Ova fluktuacija izlazne svjetlosti značajno utječe na ponovljivost rezultata mjerenja odsjaja. Naš osigurani način mjerenja izvora svjetla koji treperi učinkovito ublažava utjecaj titranja izvora svjetla na rezultate mjerenja.

Korekcija izvora treperenja svjetla

Korekcija vidnog polja
Unutarnja mjerenja UGR (Unified Glare Rating) i DGI (Daylight Glare Index) mjerenja koriste riblje oko s vidnim poljem od 180°. Međutim, vidno polje ljudskog oka je 143° vodoravno i 124° okomito. Stoga analizu odsjaja treba prilagoditi prema rasponu promatranja ljudskog oka. Konia Optoelectronics pruža funkciju korekcije vidnog polja prilagođenu za promatranje ljudskim okom.

Korekcija vidnog polja

Prilagodite područje analize izvora svjetlosti
Prilikom optimiziranja scenarija dizajna rasvjete, bitno je razumjeti doprinos svakog svjetiljke ili izvora svjetlosti na određenim mjestima blještanju. Ove se informacije koriste za prilagodbu i optimizaciju položaja ugradnje i kuta svjetiljki. Konia Optoelectronics nudi značajku ručnog odabira koja korisnicima omogućuje da iscrtaju određena područja izvora svjetlosti i neovisno daje doprinos odsjaja odabrane regije.

Prilagodite područje analize izvora svjetlosti

Primjena1: Osvjetljenje ceste
• Sukladnost sa standardima: CJJ 45-2015 Standard za projektiranje urbane cestovne rasvjete, IEC 60050-841: 2014 (GB 5700), EN 13201
• Standardna testna konfiguracija: GTS-LS Mjerač svjetline odsjaja, standardni objektiv od 24-70 mm, set filtara za slabljenje ND, softver za testiranje odsjaja
• Parametri mjerenja: prosječna osvijetljenost površine ceste, uzdužna ujednačenost, ukupna ujednačenost, povećanje praga (TI)

Cestovna rasvjeta

Primjena 2: Tunelska rasvjeta
• Sukladnost sa standardima: JTGT D70/2-01-2014 Specifikacije dizajna za rasvjetu tunela na autocesti, CIE 88-2004
• Standardna testna konfiguracija: GTS-LS Mjerač svjetline odsjaja, standardni objektiv od 24-70 mm, set filtara za slabljenje ND, softver za testiranje odsjaja
• Parametri mjerenja: osvjetljenje izvan tunela (L20), osvjetljenje zida tunela, osvjetljenje površine ceste, povećanje praga (TI)

Tunelska rasvjeta

Primjena 3: Unutarnje osvjetljenje
• Sukladnost sa standardima: IEC 60598-1: 2014 (GB 50034-2013) Standard za dizajn rasvjete zgrada
• Standardna testna konfiguracija: GTS-LS Mjerač svjetline odsjaja, leća riblje oko f8 mm, set filtara za slabljenje ND, softver za testiranje odsjaja
• Parametar mjerenja: Unified Glare Rating (UGR)

Unutarnja rasvjeta

Primjena 4: Rasvjeta stadiona
• Usklađenost sa standardima: JGJ 153-2016 Standard za dizajn rasvjete i testiranje sportskih objekata, IEC 60598-1: 2014 (GB 50034-2013)
• Standardna testna konfiguracija: GTS-LS Mjerač svjetline odsjaja, leća riblje oko f8 mm, set filtara za slabljenje ND, softver za testiranje odsjaja
• Parametar mjerenja: Ocjena odsjaja (GR)

Osvjetljenje stadiona

Primjena 5: Rasvjeta zgrade
• Usklađenost sa standardima: IEC 62006: 2009 (GB 50033-2013) Standard za dizajn zgrada pri dnevnoj svjetlosti
• Standardna testna konfiguracija: GTS-LS Mjerač svjetline odsjaja, leća riblje oko f8 mm, set filtara za slabljenje ND, softver za testiranje odsjaja
• Parametar mjerenja: Indeks odsjaja pri dnevnoj svjetlosti (DGI)

Građevinska rasvjeta

Primjena 6: Sustav za analizu cestovne rasvjete montiran na vozilu
• Sukladnost sa standardima: IEC 60598-1: 2014 (GB 24827-2015) Zahtjevi za performanse rasvjetnih tijela za cestovnu i uličnu rasvjetu
• Standardna testna konfiguracija: GTS-LS Mjerač svjetline odsjaja, standardni objektiv od 24-70 mm, set filtara za slabljenje ND, softver za testiranje odsjaja
• Parametri mjerenja: osvijetljenost, osvijetljenost, kromatičnost, povećanje praga (TI)

Sustav za analizu cestovne rasvjete montiran na vozilu

Primjena 7: Analiza svjetla smetnji na cesti
• Sukladnost sa standardima: IEC 61000-4-6: 2013, IEC 61000-4-3: 2010 (GB/T 35626-2017) Specifikacija za ograničenje nametljive svjetlosti vanjske rasvjete
• Standardna testna konfiguracija: GTS-LS Mjerač svjetline odsjaja, standardni objektiv od 24-70 mm, set filtara za slabljenje ND, softver za testiranje odsjaja
• Parametri mjerenja: okomito osvjetljenje, osvijetljenost, svjetlosni intenzitet, povećanje praga (TI)

Analiza svjetla smetnji na cesti

Primjena 8: Pejzažna rasvjeta
• Sukladnost sa standardima: IEC 61000-4-6: 2013, IEC 61000-4-3: 2010 (GB/T 35626-2017) Specifikacija ograničenja nametljive svjetlosti za vanjsku rasvjetu
• Standardna ispitna konfiguracija: GTS-1 mjerač svjetline odsjaja, leća riblje oko f8 mm, set filtara za slabljenje ND, softver za testiranje odsjaja
• Parametri mjerenja: okomito osvjetljenje, osvjetljenje, intenzitet svjetla, ocjena odsjaja (GR)

Pejzažna rasvjeta
