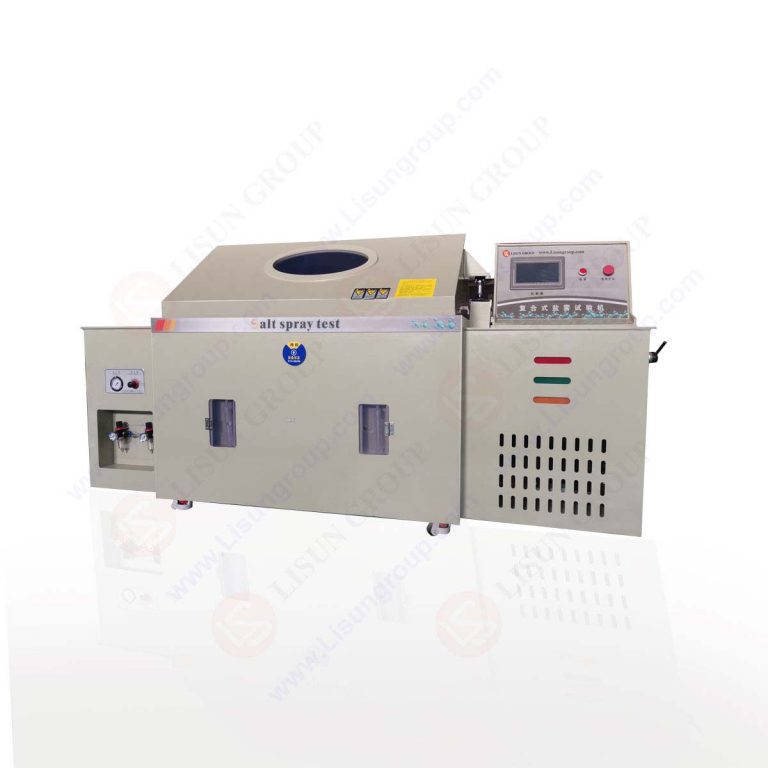

Kompozitni ispitni stroj za prskanje soli

 YWX/Q-150Stroj za ispitivanje kompozitnog slanog spreja serije X vrši mjerenje putem simulacije uvjeta koji se češće susreću u prirodnom okruženju kao što je slani sprej, sušenje vrućim zrakom, vlažnost, kombinacija niske temperature i petlja bilo kojim redoslijedom. Naširoko se koristi za testiranje predmeta koji se koriste u drastično promjenjivim okruženjima, kao što su automobilski dijelovi, zrakoplovna oprema, građevinski materijali, premazi, električni i električni strojevi itd.

standard:
ISO 16750-4 „Cestovna vozila – Uvjeti okoline i ispitivanje električne i elektroničke opreme, 4. dio: Klimatska opterećenja”
VDA233-102 “Ispitivanje cikličke korozije materijala i komponenti u konstrukciji automobila”
IEC 60068-2-11 "Ispitivanje utjecaja na okoliš - Dio 2-11: Ispitivanja - Test Ka: Slana magla"
GMW 14872 "Laboratorijski test cikličke korozije"
TCSAE 71 “Metode ispitivanja cikličke korozije automobilskih sklopova i materijala”
VCS 1027_1449 "Ubrzano cikličko ispitivanje korozije"
PV 1210 "Ispitivanje korozije"

Modeli proizvoda:

Načelo ispitivanja:
Mješavina Stroj za ispitivanje soli u spreju sastoji se od cikličkog ispitivanja korozije postupka raspršivanja, postupka vlage i topline te postupka stajanja i sušenja. Slijede shematski dijagrami ova tri procesa:

1. Postupak raspršivanja
Sustav se sastoji od spremnika za slanu vodu, pneumatskog sustava, spremnika za slanu vodu, raspršivača, mlaznice itd. Otopina soli istječe izvana u ispitnu komoru pomoću prirodne kapi, a otopina soli se raspršuje komprimiranim zrakom kroz mlaznica za raspršivanje.

Slika 1 Shematski dijagram postupka raspršivanja

2. Ispitivanje vlažne topline
Sustav za ispitivanje vlažne topline sastoji se od generatora pare, eksplozije, vodenog kruga, uređaja za kondenzaciju itd. Nakon ispitivanja slanim raspršivanjem, stroj će postaviti program za odmagljivanje kako bi što prije ispustio slani sprej iz ispitne prostorije; Tada će isparivač vode proizvesti odgovarajuću temperaturu i vlažnost u skladu s temperaturom i vlagom koju je postavio regulator. Općenito govoreći, vlaga će biti točnije kalibrirana i konstantna nakon što temperatura bude stabilna. Parametri temperature i vlažnosti ispitivanja vlažnom toplinom su sljedeći: Temperatura: 30 ℃ —60 ℃; vlaga: 80% RH — 98% RH.

Slika 2 Shematski dijagram ispitivanja vlažnom toplinom

3. Postupak sušenja
Sustav za stajanje i sušenje dodaje puhalo za sušenje, grijaću žicu, zračni filtar i druge uređaje na bazi vlažnog toplinskog sustava, ako je potrebno simulirati standardno ispitivanje okolišnog atmosferskog tlaka (temperatura 23 ℃ ± 2 45, vlažnost 55% ~ 20% RH). Prvo, brzo uklonite okruženje za ispitivanje vlage i topline u prethodnom odjeljku postavljanjem programa za odmagljivanje kako biste stvorili relativno čisto testno okruženje, a zatim ovlaživač zraka ili sustav za odvlaživanje u koordinaciji radi pod kontrolorom kako bi stvorio okruženje koje udovoljava zahtjevima ispitivanja. Parametri temperature i vlažnosti ispitivanja sušenja su sljedeći: temperatura: 60 ℃ -30 ℃; vlaga: 60% ~ XNUMX% RH (što odgovara odgovarajućoj temperaturnoj točki).

Slika 3 Osnovni dijagram postupka sušenja

Dodatak: Odgovarajuća tablica temperature i vlažnosti:

Odgovarajuća tablica temperature i vlažnosti
